Un poco de historia

Primitivamente la televisión amateur utilizaba los mismos parámetros que la televisión comercial ya sea en blanco y negro o en color. Comenzamos nuestra ATV primero modulando en amplitud (AM) en blanco y negro (B/N) y después en color. Siguiendo los avances de la televisión comercial.

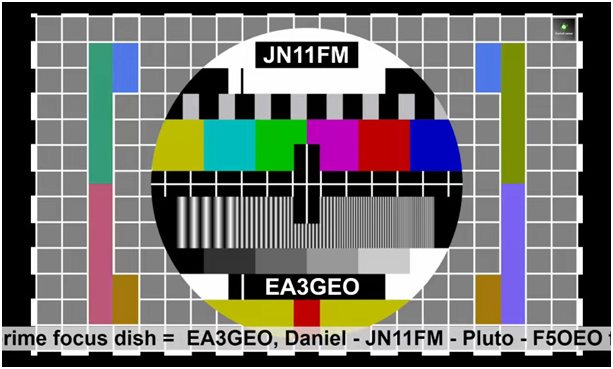

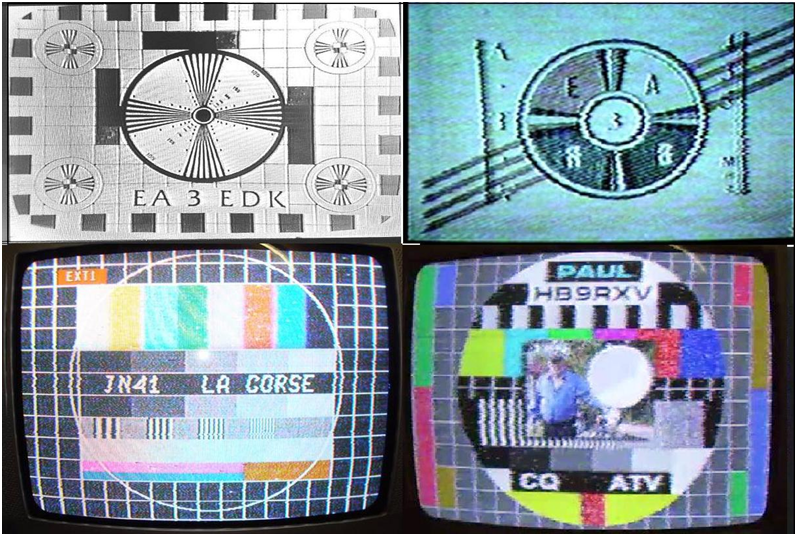

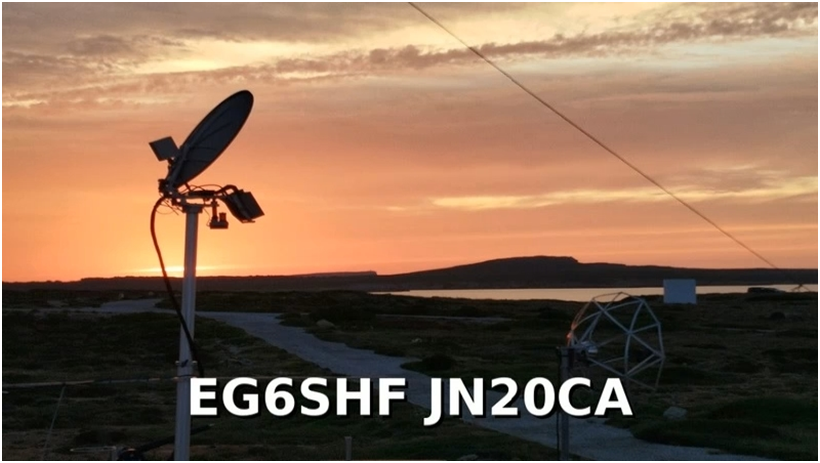

1 – Ejemplo de una señal de ATV analógica de TK/F1AMM des de Córcega. 2011 EA3XU

Posteriormente en ATV se utilizó en modulación de frecuencia (FM), con el modo de video compuesto (CVBS) que era el que se usaba en la TVSat analógica. Así aprovechamos los receptores.
Para localizar el corresponsal se orientaban las antenas hasta conseguir ver las rallas de los sincronismos y finalmente una imagen estable. Este sistema funcionaba en tiempo real, en DATV ya no es posible.
Si las antenas estás bien orientadas, se recibe la señal, se decodifica y aparece la imagen en pantalla.
En DATV es más difícil la orientación de las antenas. La mejor técnica es observar sobre el espectro la señal digital del corresponsal buscando con la antena la mejor señal y en un segmento limpio de portadoras. Después conectar la antena al receptor DVB-S.

Datos sobre la DATV

La asociación BATC British Amateurs Televisión Club. (Formada en 1949). Han hecho gran un trabajo de promoción de la ATV con sus diseños. Actualmente editan la revista CQ-TV. Ver: https://batc.org.uk/
Gracias a la BACT la transición de la Televisión analógica a la digital ha sido más fácil con los kits de su tienda on-line. Los colegas con un cierto nivel técnico han sido capaces de seguir los excelentes documentos que publican y completar los montajes.

Una de las ventajas de la DATV es que sus señales reducen mucho la ocupación de los anchos de banda.
Comparando el ancho de banda de ocupación entre la televisión analógica y la digital amateur:
– En CVBS (FM), es del orden de 20 a 27 MHz, este modo tiene origen en la ATV vía Satélite (TVSat).
– En televisión digital el ancho de banda ocupado depende de un parámetro programable llamado SR (Simbol Rate), que define la cantidad de información enviada a través de los paquetes. Considerando que con un SR de 333 kS/s, ocuparemos unos 350 KHz de ancho de banda (Ver Foto 2) y con un SR de 1kS/s ocuparemos aproximadamente 1 MHz, es evidente el ahorro del espectro. La gran ventaja de la televisión digital es el menor ancho de banda, que en la televisión analógica. De más de 20 MHz en modo CVBS (FM) a 1 MHz en caso de utilizar un SR de 1000, con un nivel de calidad bastante buena.

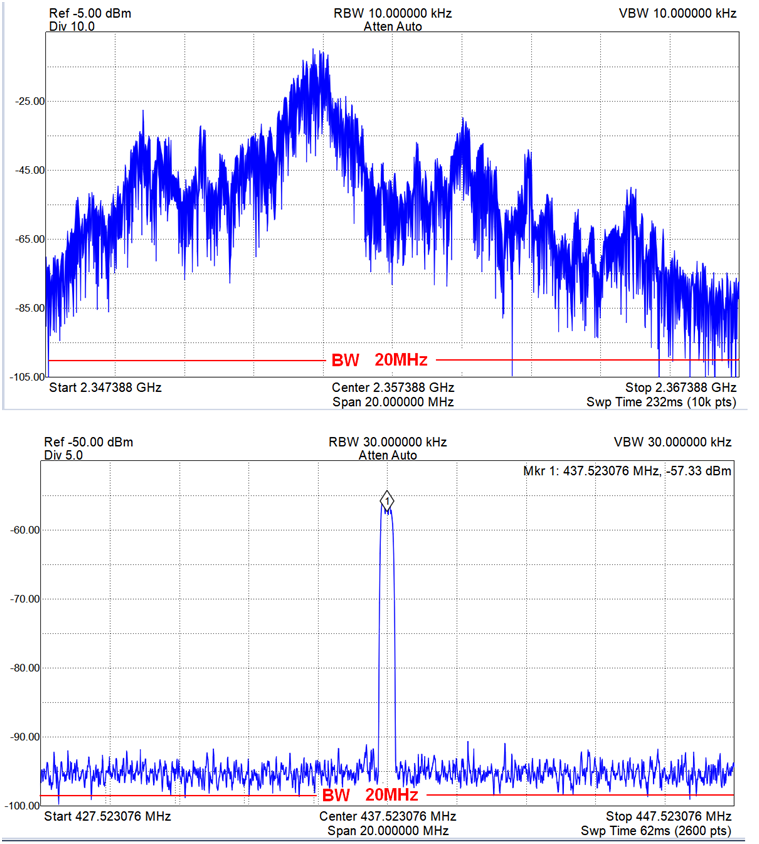

2 – Arriba señal en 2350 MHz en FM. Abajo Transmisión de DATV en 437 MHz

La modulación en TV Digital es del tipo S2QPSK o SQPSK y sus variantes. Usa los codificadores MPG-2, H264, H265…etc, según el avance de la tecnología. Estos modos digitales sirven para contactos terrestres QTH-QTH, también para contactos vía un repetidor como el de Barcelona el ED3YBG o también para el Satélite geo-estacionario QO-100, en este caso usando el azimut y la elevación de la antena.
La combinación de parámetros en la DATV nos da la suficiente calidad para una imagen nítida, sin grano de fondo, sin moire y sin rayas. Para operar en esta modalidad requiere un cierto grado de experiencia y la oportuna documentación.

Para tener éxito en las comunicaciones de televisión digital, primero es necesario buscar en el espectro un espació de frecuencia lo más limpio posible de portadoras. Asegurarse el mejor pico de la señal, en caso contrario las decodificaciones serán difíciles e intermitentes. Se suelen usar filtros estrechos para optimizar una recepción más limpia. Hay que tener en cuenta que las decodificaciones no son en tiempo real y que necesitan unos segundos, esto complica la orientación de la antena.

Herramientas para DATV Transceiver Portsdown y MinitTouner

El Transceiver Kit Portsdown para DATV de BATC. Ver: https://wiki.batc.org.uk/Portsdown_4,
Vaya desde aquí una felicitación a todos los diseñadores del hardware y el soft; así como también a los del receptor MiniTiouner y sus variantes. A mi modo de ver es la mejor, más práctica y compacta opción para generar DATV. Además de ser fácilmente portable. Solo le hace falta algún amplificador para cada banda. Según el propio montaje permitirá más o menos capacidades operacionales.
Entre estas capacidades tiene una magnífica herramienta capaz de ver el espectro del entorno des de cada QTH y para cada banda. El Portsdown tiene una cobertura des de 30 a 3.500 MHz (con el SDR Mini Lime) tanto en transmisión como en recepción. Cada cierto tiempo se puede cargar una nueva versión del Soft en la tarjeta SD que incorpora la RaspBerryPi a través de la conexión de Ethernet de la RaspBerryPI.
La opción Band Viewer sirve para ver lo que hay en la banda y los niveles de señales. Nos ayuda a buscar el corresponsal y moviendo la antena a mejorar el nivel. El Portsdown usa como receptor la entrada de RX (recepción) de la Lime SDR Mini. Trabaja como un receptor panorámico. Ver Fotos 3 y 4.

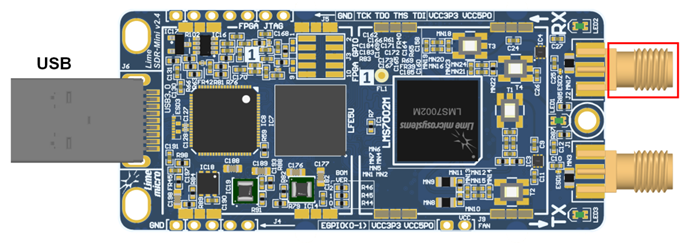

3 – Detalle del módulo SDR MiniLime de Microsystems

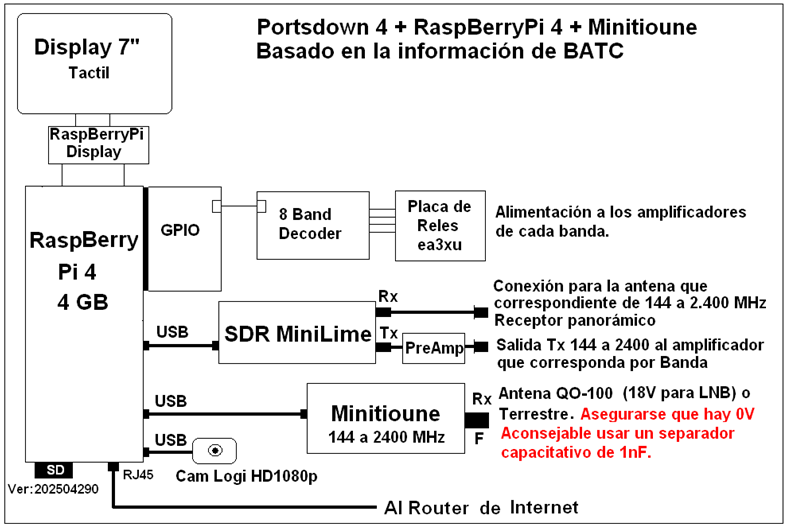

4 – Diagrama simplificado de conexiones en el Potsdown 4

Otra opción para generar DATV sería el SDR Adalm-Pluto: pero necesita más soporte de soft en su configuración y además de tener de emparejarlo con un PC o Laptop con el programa OBS. Esto permitirá más posibilidades graficas. Esta opción es más útil para trabajar des de QTH con QO-100 o repetidores.
También está en camino el conjunto Pluto + interface de hardware.

Recepción para DATV – MiniTiouner

Como receptor de las señales digitales se puede usar un receptor comercial tipo DVB-S, generalmente se puede ajustar el Simbol Rate fácilmente a un mínimo de 1 kS/s. Para nuestras recepciones es mucho más práctico el receptor MiniTiouner V2, de F6DZP, que es el más común y que con su soft descargado en un PC permite visualizar y decodificar las señales de DATV. O también se puede incorporar al Portsdown. Tiene una cobertura de frecuencia des de 144 a 2.450 MHz Con posibilidad de ajustar el SR de 25 a 27.500 kS/s. Actualmente existen otras versiones de receptores más modernos. Ver: https://wiki.batc.org.uk/MiniTiouner_hardware_Version_2

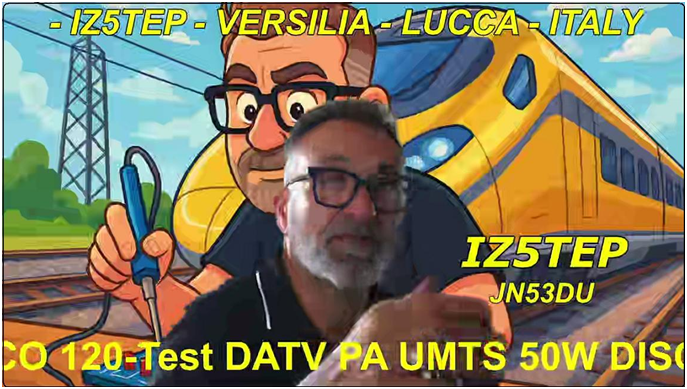

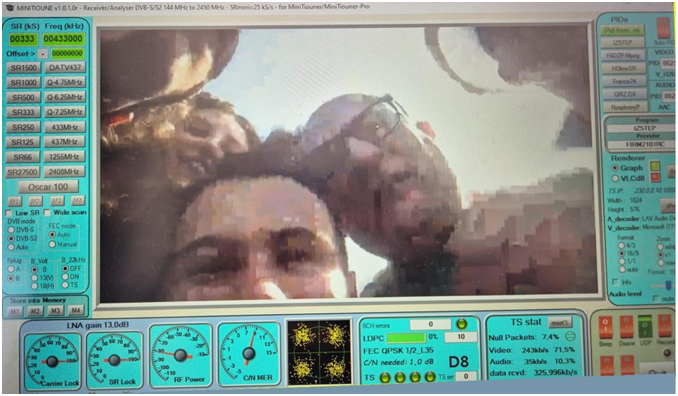

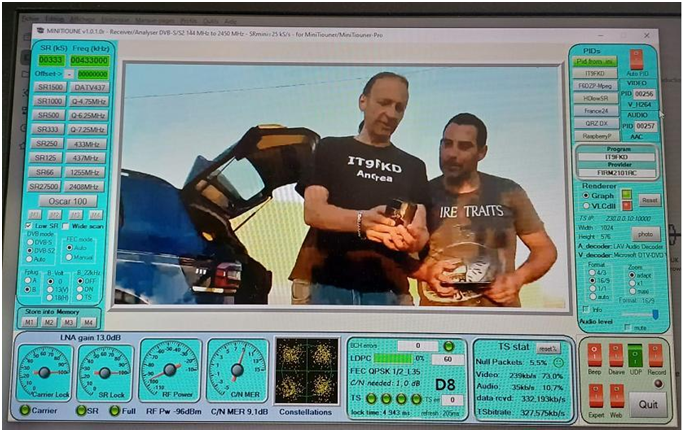

5 – Ejemplo de recepción en DATV terrestre a 730 km. Filippo IZ5TEP (Italia). Foto EA3XU

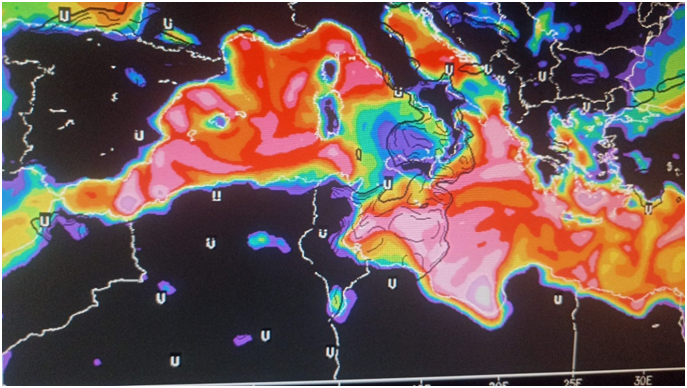

Si hay propagación por tropo marina se pueden conseguir contactos DX (Larga distancia) con una calidad excelente en la DATV. Ver Foto 5.

Para la DVB-S o S2 (Digital Video Broadcasting-Satelite) comercial se usan SR (Simbol rate) del orden e 10.000 a 27.000 kS/s, dependiendo del grado de calidad que necesita el canal o MUX (Multiplexor). En nuestra DATV se ajustara en el receptor de 66 a los 4000 kS/s según la transmisión esperada. Normalmente es suficiente el de 333 kS/s.
El Portsdown, usa la SDR Mini Lime, se le debe instalar una conexión externa su entrada RX, para conectar la antena correspondiente a la banda que vayamos a usar. Esto nos permite ver las portadoras interferentes en las frecuencias que vamos a utilizar y así poder escoger la zona de la frecuencia mas despejada para intentar el contacto con más posibilidades de éxito.

Buscando espació en la Banda de 70cm

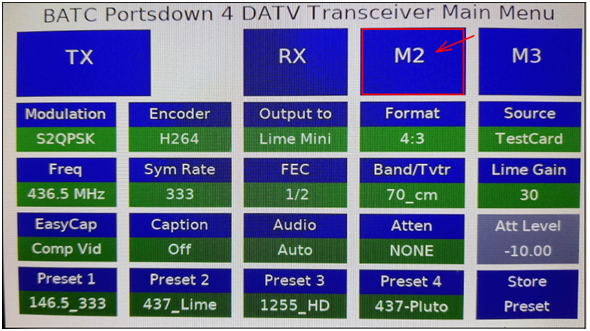

6 – Menú General del Portsdown

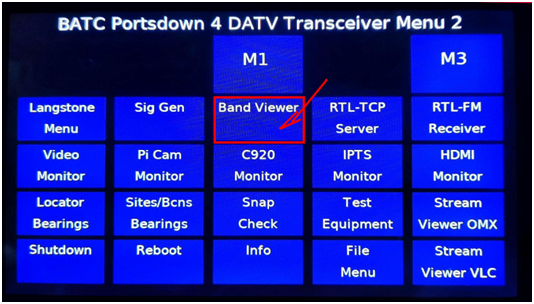

7- Menú 2. Para seleccionar el Band Viewer

Esta opción de recepción panorámica, se localiza en el “Menú 2” seleccionando “Band Viewer”.
En Settings es donde se puede ajustar la frecuencia central, el ancho de banda (BW), el nivel, los markers…etc.
Observando el espectro en la banda de 70cm (Ver foto 8). La parte de la izquierda (de 432,400 a 432,490) está destinado a las balizas y la parte más a la derecha (de 438 a 440MHz) a la salida de repetidores. Queda un espació en el centro sobre los 436,5 MHz + – mas despejada para los ensayos en ATV. La zona designada para satélites y ATV está entre 435 y 438 MHz.
Ver bandas atribuidas en la web de URE: https://www.ure.es/bandas-atribuidas/
Los espectros dependen de cada QTH su entorno y la dirección del corresponsal.

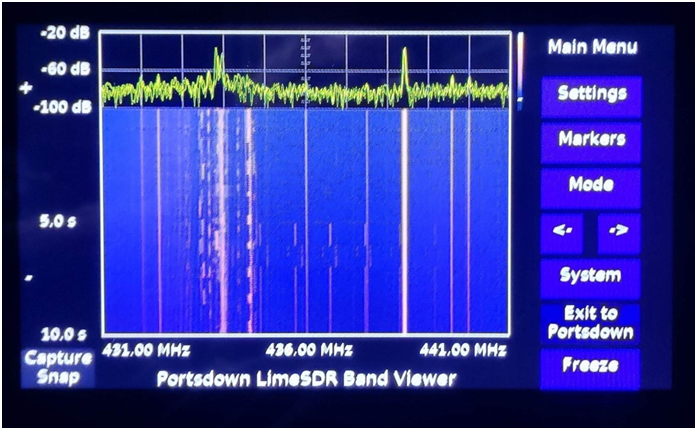

8 – Visión des de mi QTH del espectro de la banda de 70cm (431 a 441 MHz)

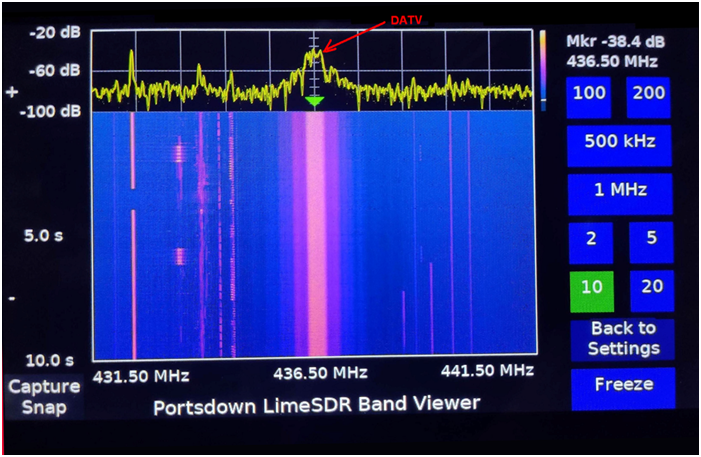

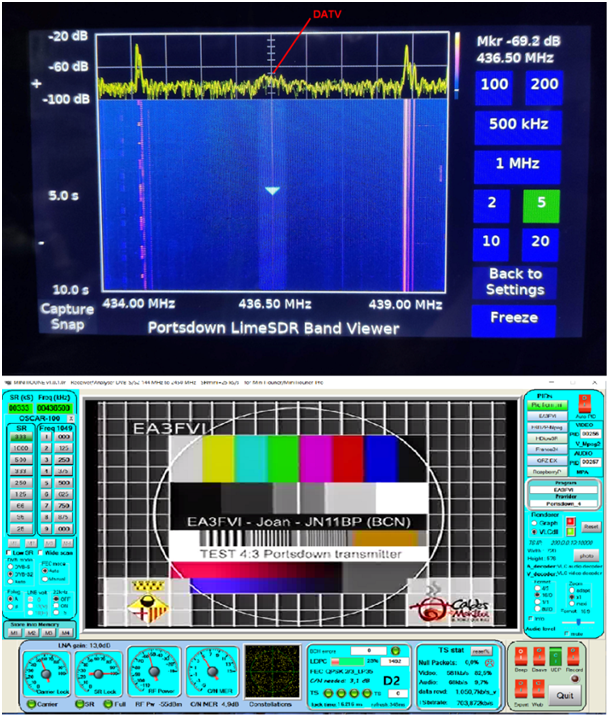

9 – Señal de EA3FVI en DATV 436.5 MHz con 20W en un BW 10MHz

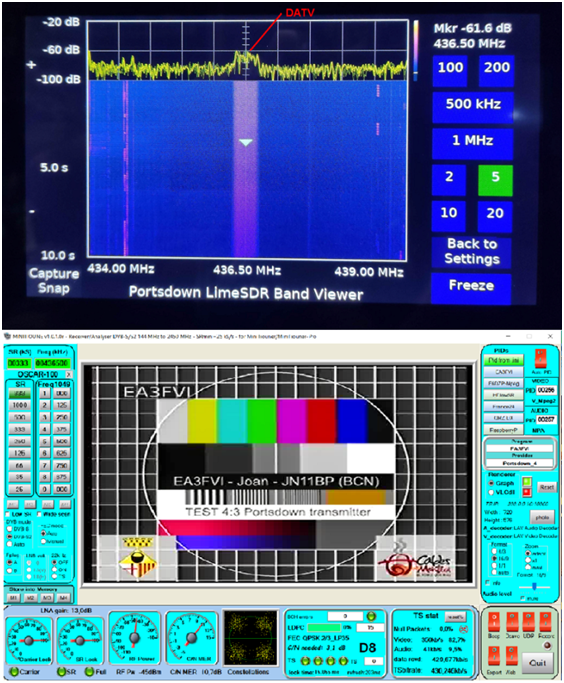

10 – Espectro de la señal de 1 W y decodificación. EA3FVI

11 – Espectro de la señal de EA3FVI en DATV de 15 mW y decodificación

Al Portsdown, si le incorporamos un Receptor Minitioune, también se puede usar como receptor DATV. Éste va conectado a un puerto USB de la RaspBerry PI 4. La imagen se visualiza en su pantalla de 7”. Seleccionando en el Menú 8 (foto 13), sirve para recibir el tráfico Terrestre (Ver foto 15) o el satélite QO-100 (Ver foto 16)

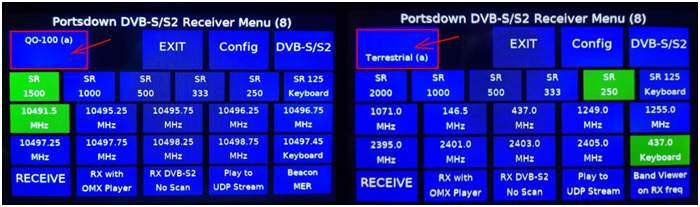

12 – El Menú 8 del Portsdown puede seleccionar el modo Terrestre o QO-100

El Portsdown dispone de una serie de cartas de ajuste estándar al que se le puede añadir el indicativo propio. Pero además permite incorporar nuevas cartas de ajuste auto-diseñadas.

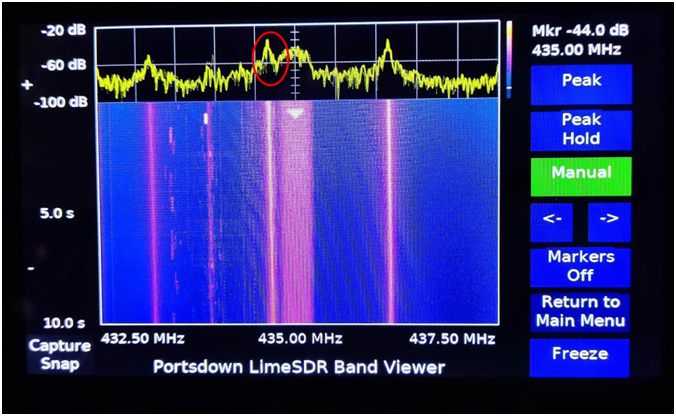

13 – Incidencia interferente sobre la señal DATV. Band Viewer Portsdown

14- Recepción de EA3GEO Mataró sin interferencias con el Portsdown, vía Terrestre QTH-QTH

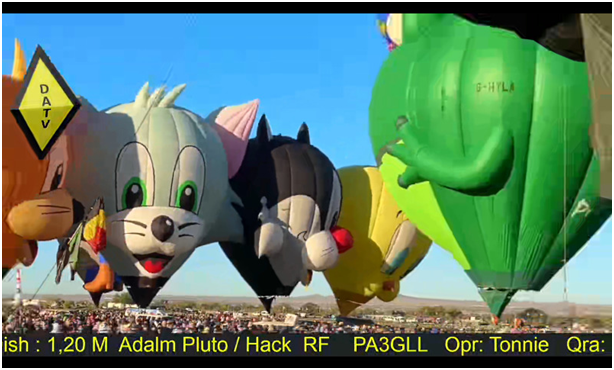

15 – Recepción de PA3GLL vía QO-100 con Portsdown. EA3XU

Un ejemplo práctico: Durante la primera fase de la prueba con Daniel EA3GEO. Yo recibía en el SR Lock un 100 y una RF Pw de -45 dBm totalmente decodificable; pero no me decodificaba. Al observar el espectro con esta utilidad del Band Viewer, vi que tenía casi encima de su señal una portadora interferente. Al cambiar la frecuencia de su Tx a un espacio más limpio se consiguió una perfecta decodificación. (Foto 14).
En la foto 15 se muestra una emisión de PA3GLL captada vía QO-100 con el Portsdown, gravada con la su utilidad Capture Snap.

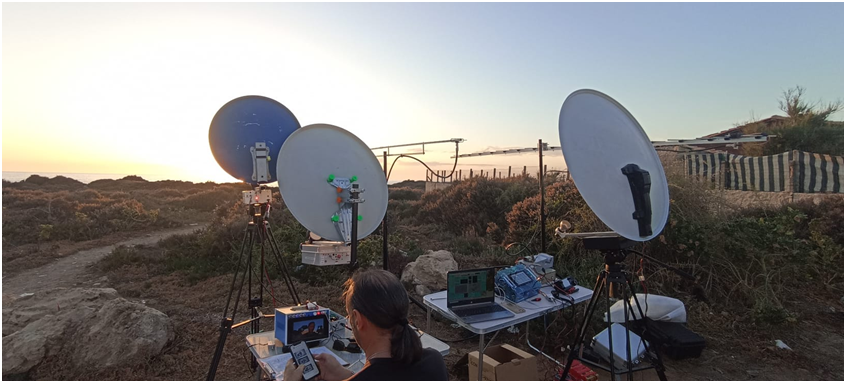

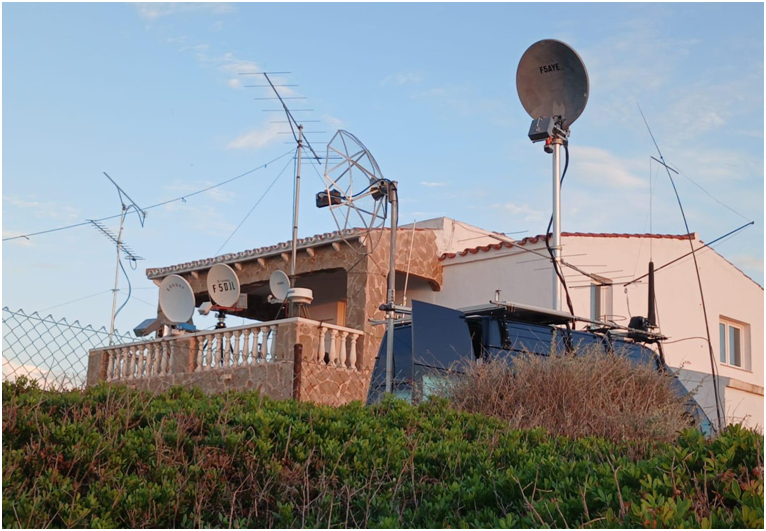

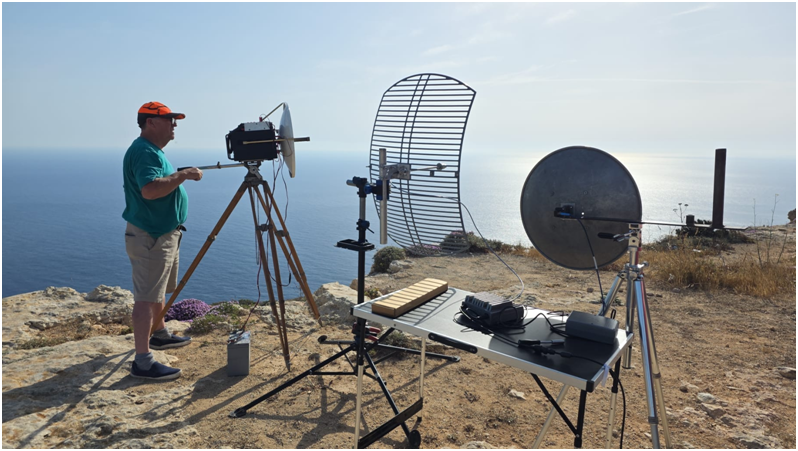

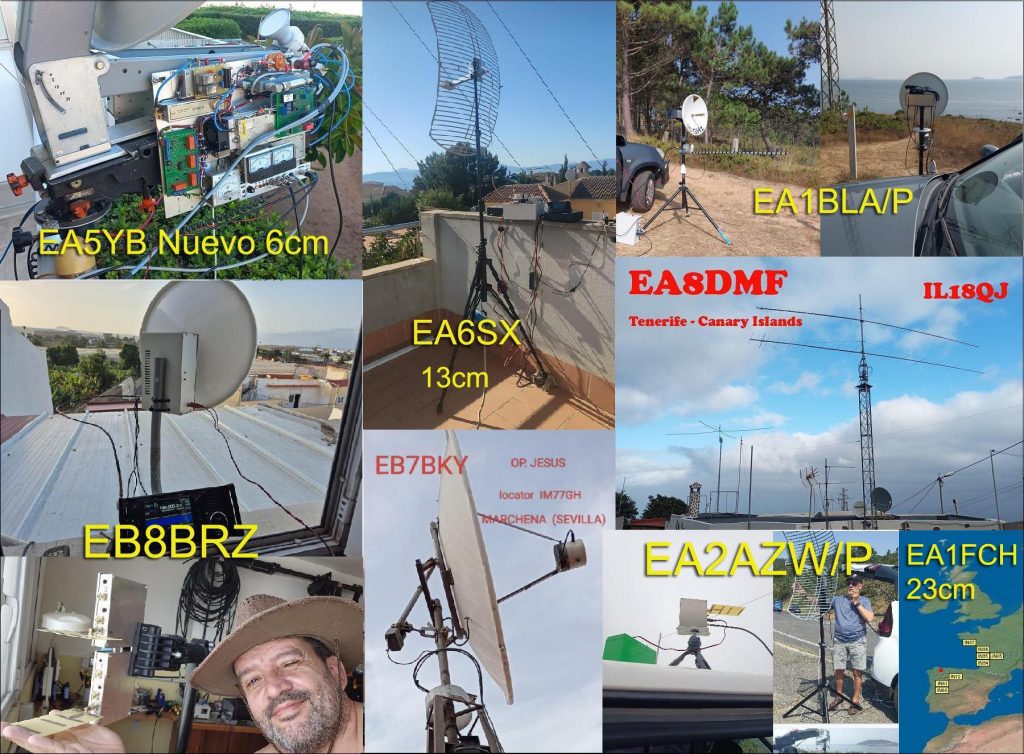

ATV IARU CONTEST 11/12 junio 2025

Este año el concurso de ATV, coincidió con la Feria MERCA HAM RADIO de Cerdanyola del Valles, a pesar de esto, aprovechamos las horas libres.
A mi no me ha llegado más información que la de EA3FL, EA3GEO, EA3FVI. Poca participación.
Recuerdo que hace unos años estaban operativas varias estaciones de EA9, EA7, EA5 y EA3.

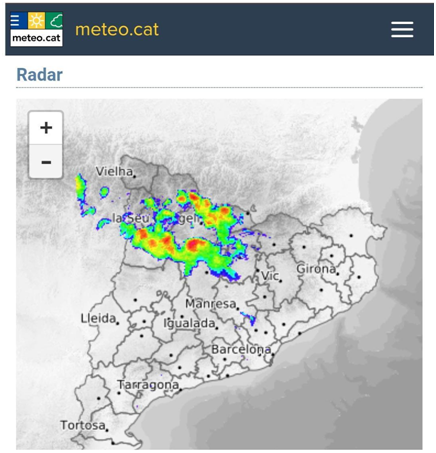

Este 2025 Tuvimos la suerte de una buena tropo en el Mediterráneo y 3 de los 4 operadores pudimos contactar con IZ5TEP en 70cm DATV. Creo que vale la pena que nuestra ATV aparezca en las listas de ATV de IARU.
